Высокоточное 3D-сканирование: от физического объекта к цифровой модели

3D-сканирование — это процесс бесконтактного измерения физического объекта для перевода его точной геометрии в цифровую трехмерную модель. Наша студия предлагает комплексный подход: от профессиональной оцифровки до последующего 3D-моделирования, реверс-инжиниринга и 3D-печати готового изделия методами FDM или mSLA.

Рассчитать стоимость

Программа обучения

Назначение и сферы применения

3D-сканирование незаменимо в ситуациях, когда ручные замеры штангенциркулем невозможны из-за сложной формы, обилия криволинейных поверхностей или высокой точности сопряжения.

Благодаря использованию профессионального оборудования, мы одинаково эффективно работаем в двух направлениях: промышленный инжиниринг и оцифровка предметов искусства. Все работы выполняются как в нашей лаборатории, так и на оперативных выездах — мы готовы развернуть полноценный цифровой пост прямо на вашем производстве, в автосервисе, мастерской или музейном фонде.

1. Техническое направление и реверс-инжиниринг
• Обратное проектирование: Создание идеальной цифровой копии изношенной, сломанной детали или импортного компонента, на который отсутствует конструкторская документация.

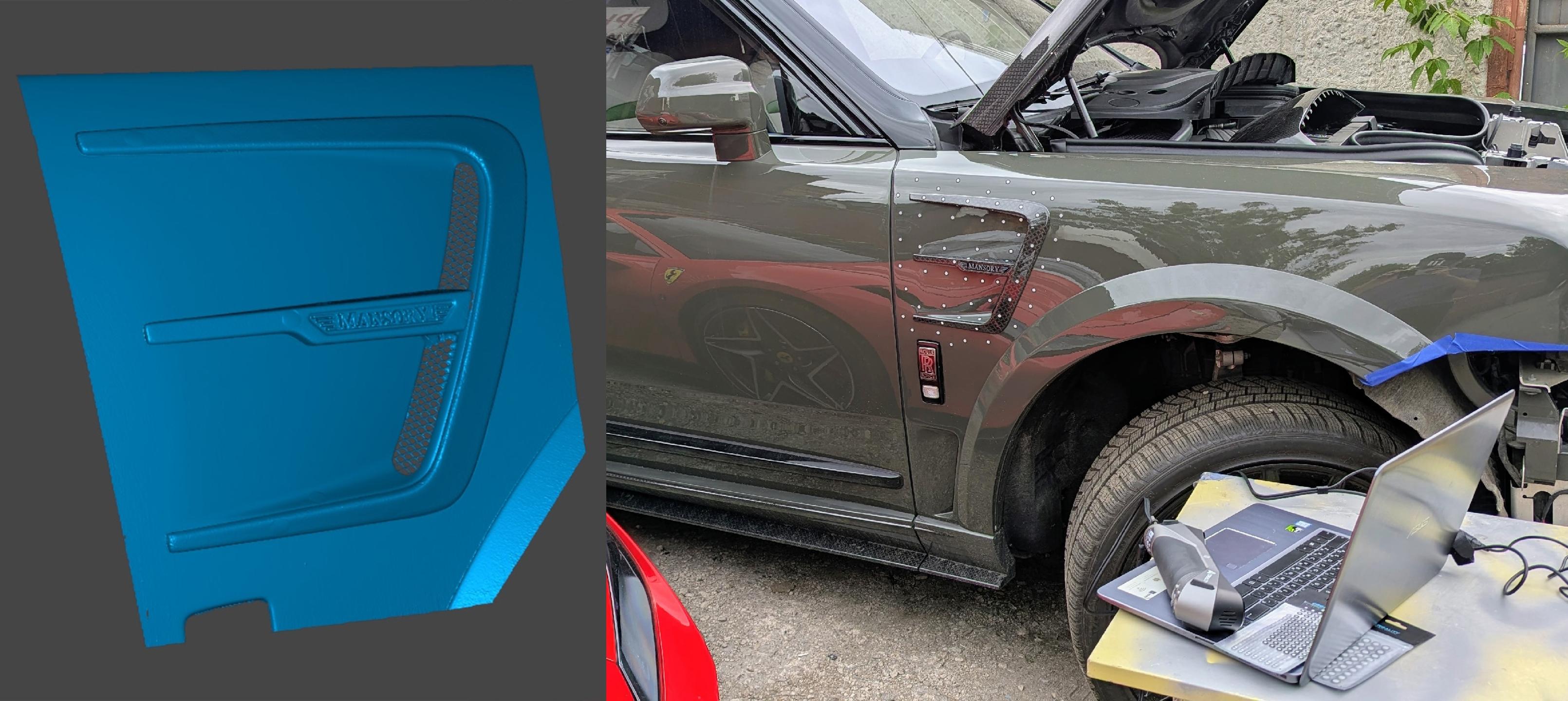

• Автомобильный тюнинг и ремонт: Высокоточная оцифровка элементов кузова, подкапотного пространства, бамперов и лонжеронов для проектирования кастомных обвесов, выхлопных систем или крепежа.

• Промышленность и производство: Контроль геометрии выпущенной продукции, сравнение готовой детали с исходной CAD-моделью для выявления отклонений и деформаций.
2. Художественное направление и дизайн

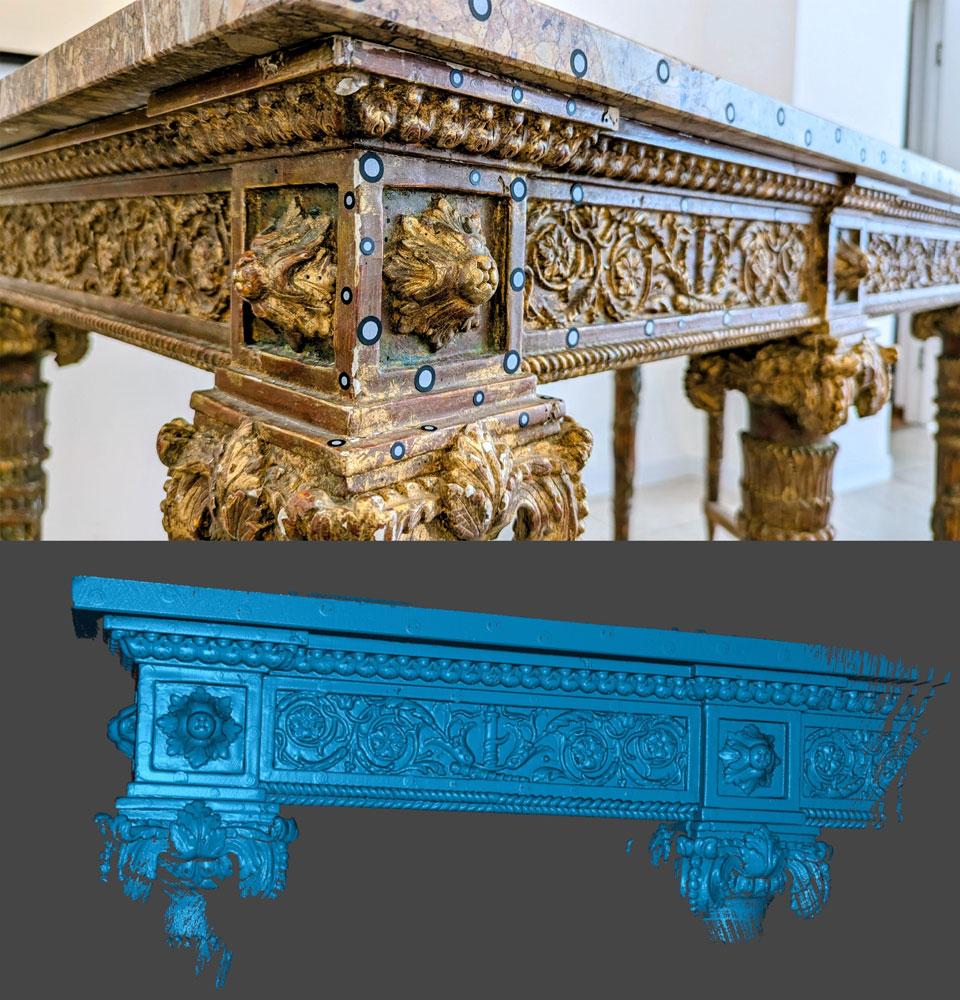

• Оцифровка искусства и реставрация: Сканирование элементов лепнины, старинной мебели, барельефов, скульптур или музейных экспонатов для воссоздания утерянных фрагментов или создания цифровых архивов.

• Дизайн и эргономика: Оцифровка сложных анатомических слепков, подошв обуви, рукояток и авторских миниатюр для их последующего масштабирования или адаптации под серийное производство.

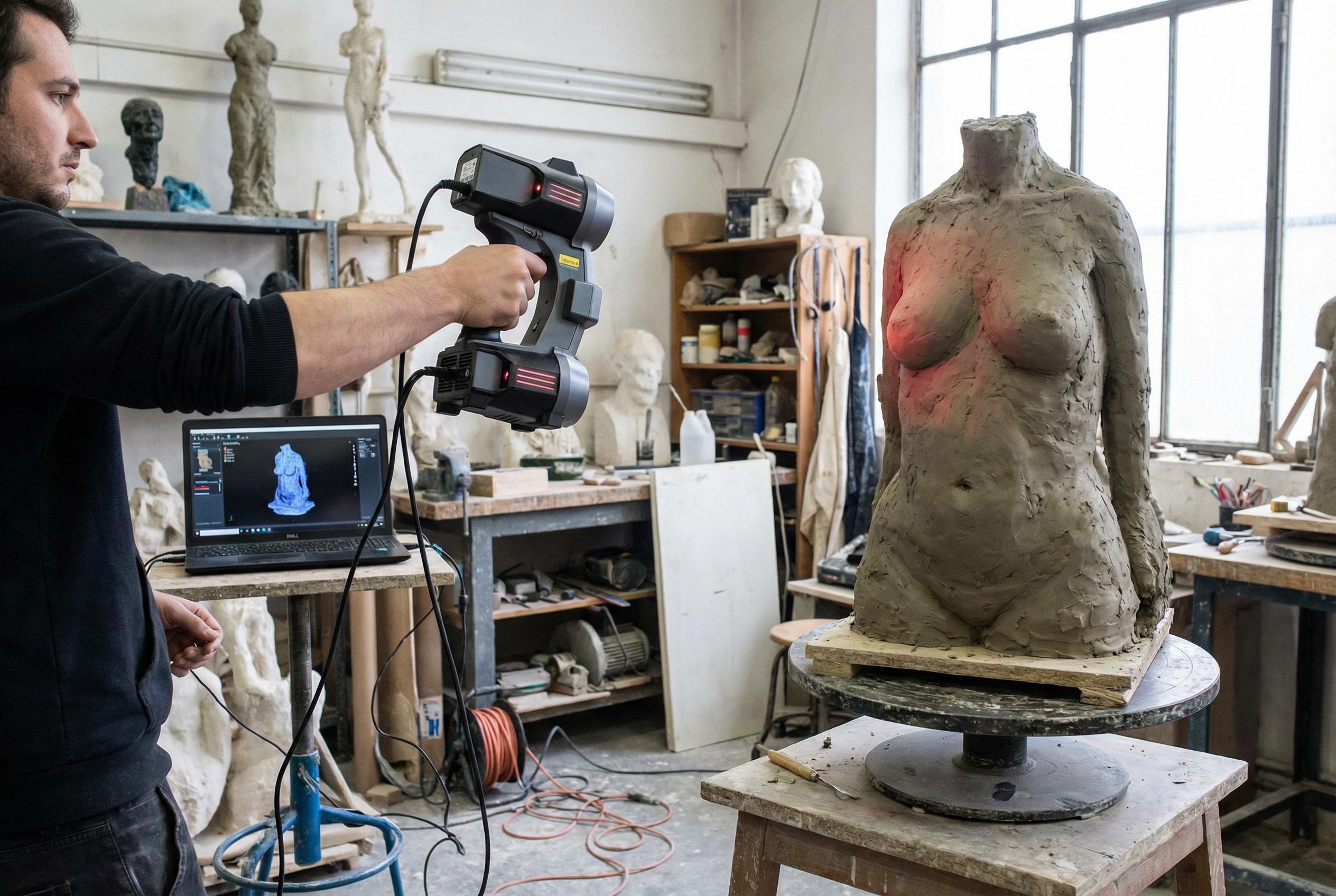

• Геймдев и анимация: Перевод физических скульптур, масок и макетов из пластилина или глины в полигональные 3D-модели для дальнейшего текстурирования и использования в компьютерной графике.

УСЛОВИЯ

Технические возможности оборудования

Наш мобильный сканирующий комплекс позволяет гибко подстраиваться под задачи разного масштаба:

Метрологическая точность до 0.02 мм
Системы синего лазерного сканирования позволяют с микронной точностью фиксировать сложный рельеф, мелкие фаски, резьбу и тонкие грани
Сканирование сложных поверхностей
Технология позволяет оцифровывать глянцевые черные и металлические элементы без обязательного применения матирующих составов, что критически важно при работе с ценными музейными или лакированными объектами.
Быстрое сканирование крупных объектов
В режиме инфракрасного структурированного света мы оперативно оцифровываем объекты от 20 см до 2 метров в полевых условиях без необходимости обклеивать деталь специальными маркерами (метками)

О компании

Ограничения технологии

• Скрытые полости и глухие отверстия: сканер считывает только те поверхности, которые находятся в прямой видимости его оптических датчиков. Глубокие узкие каналы или внутренние полости оцифровать невозможно — их геометрию наш инженер дорабатывает вручную на этапе CAD-моделирования.

• Сверхмалые размеры: Объекты с габаритами менее 1х1х1 см не подлежат качественному оптическому сканированию.

• Прозрачные и зеркальные поверхности: Хромированные детали, чистые зеркала и прозрачные стекла требуют нанесения ультратонкого слоя смываемого матирующего спрея непосредственно перед процедурой. Для ценных художественных объектов используются специальные безопасные составы, которые испаряются сами, не повреждая поверхность.

• Подвижная геометрия: Изделия, меняющие форму в процессе работы (эластичные ткани, тонкие вибрирующие листы), могут сканироваться с повышенной погрешностью.

Подробнее

Стоимость услуг 3D-сканирования

Итоговая стоимость зависит от габаритов, сложности рельефа, необходимости матирования и выезда специалиста.

Сканирование мелких деталей / миниатюр (до 10 см): технические шестерёнки, кнопки, мелкие защелки, кронштейны, ювелирные мастер-модели, мелкая художественная пластика
от 1000 ₽ / элемент
Сканирование средних деталей / предметов декора (10–50 см): корпуса приборов, коллекторы, элементы подвески, небольшие скульптуры, элементы лепнины
от 2000 ₽ / элемент
Сканирование крупных объектов (от 50 см до 2 м): автомобильные бамперы, крупные статуи, мебель, узлы промышленного оборудования
от 4000 ₽ / элемент
Выездное сканирование (Москва и Московская область): включает оперативную доставку мобильного комплекса и работу инженера на вашей локации
от 3500 ₽
Реверс-инжиниринг: перевод скана в форматы .STEP / .IGES; рассчитывается отдельно в зависимости от сложности конструкторских элементов
от 1800 ₽

Что получаете в результате?

Базовым результатом сканирования является высокополигональная сетка (форматы .STL, .OBJ, .PLY). В случае с художественными изделиями этого формата достаточно для прямой 3D-печати или рендеринга. Если же вам требуется доработка технического изделия, его модернизация или изготовление на станках ЧПУ, мы выполним реверс-инжиниринг и предоставим параметрическую твердотельную модель (в форматах .STEP, .XT).

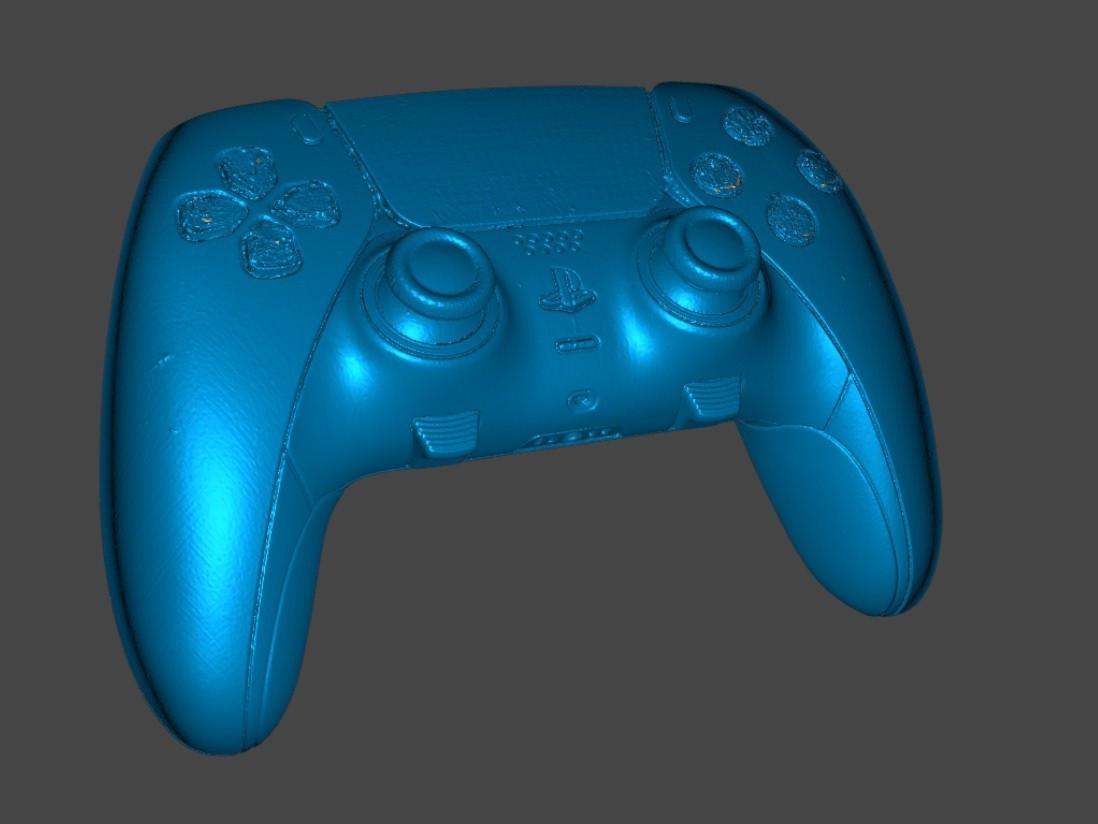

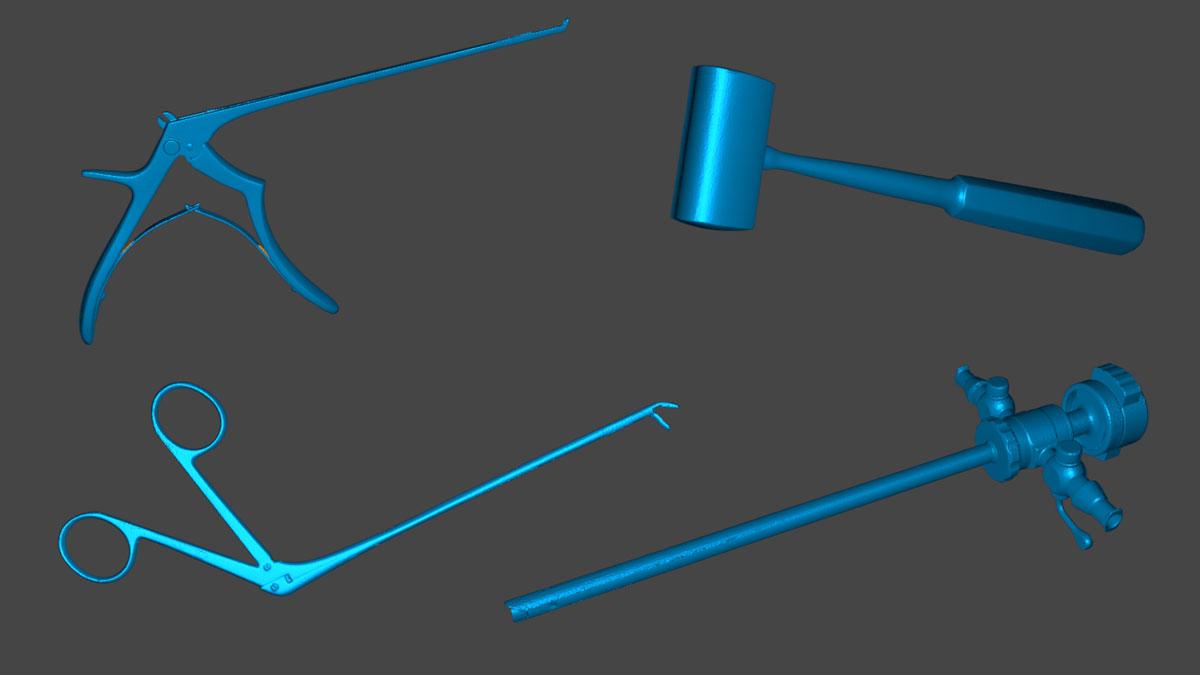

Примеры 3D-сканирования
